Інтелектуальні технології для контролю рослин

Проводьте збір даних про рослини за допомогою P4 Multispectral – високоточної дрона з бездоганно інтегрованої мультиспектрального системою обробки зображень, розробленого для сільськогосподарських операцій та моніторингу навколишнього середовища.

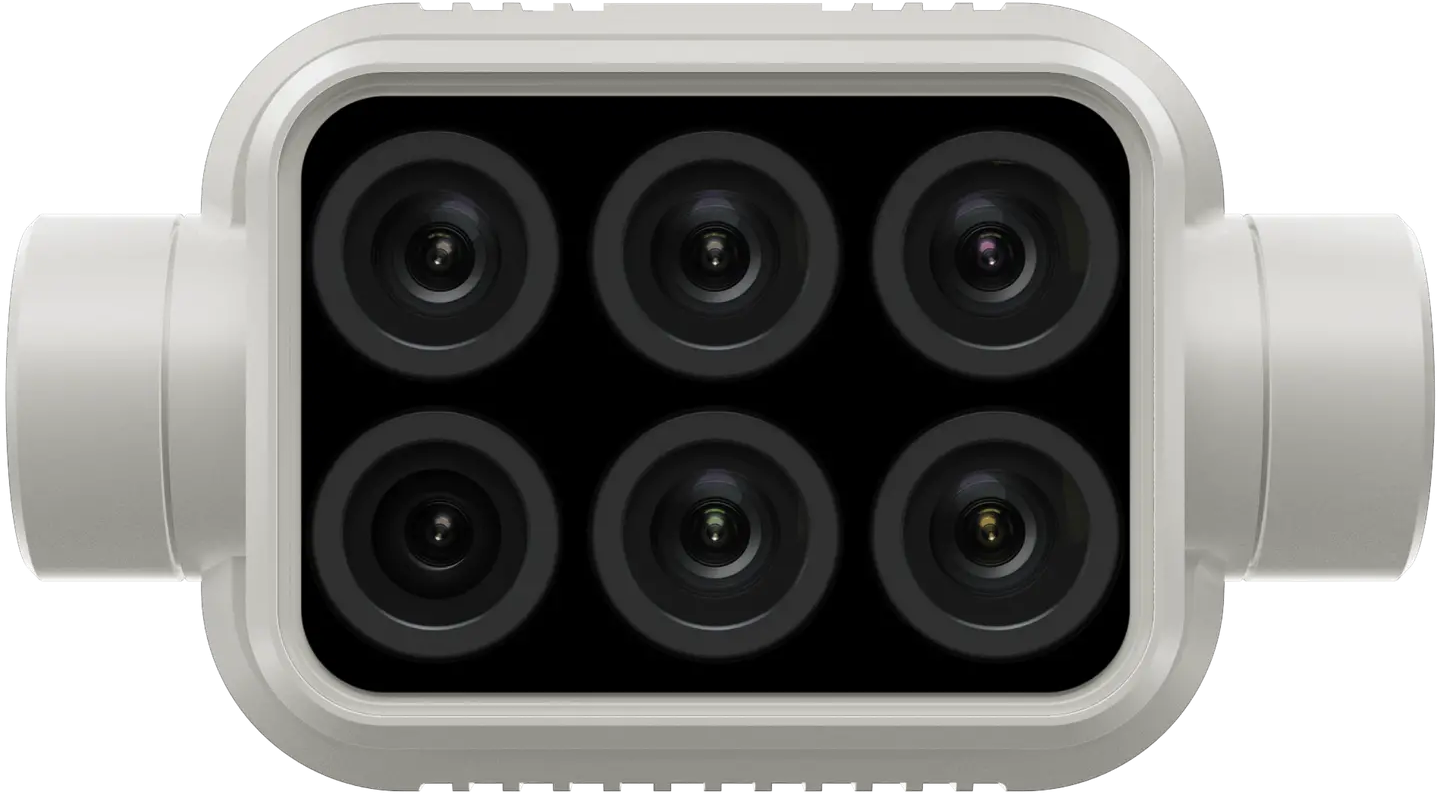

5-смугова мультиспектральна система обробки зображень

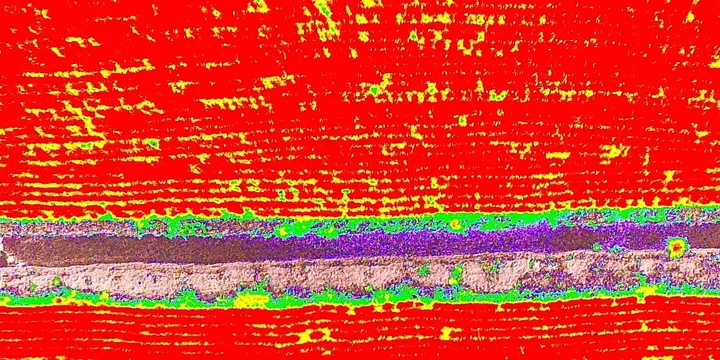

Трансляція NDVI в режимі реального часу

Модуль RTK

TimeSync

Точні сільськогосподарські дані

Миттєве отримання інформації про здоров'я рослин

P4 Multispectral виводить процес збору даних про здоров’я рослин на новий рівень і сприяє поліпшенню організації роботи. Компанія DJI зробила цю платформу такою ж потужною, як дрони серії Phantom 4. Пристрій відрізняють здатність виявлення перешкод в 5 напрямках, макс. польотний час, що становить 27 хвилин, і дальність передачі сигналу до 7 км за допомогою системи OcuSync.

Програми фінансування покупки

Завдяки співпраці QUADRO.ua, офіційному партнеру DJI Agriculture в Україні, з провідними банками і лізинговими компаніями країни, придбання Phantom 4 Multispectral доступно кожному господарству на дуже вигідних умовах.
  • Кредит без першого внеску і застави, на 12 місяців, процентна ставка 0,36% перші півроку і 0,16% решту півроку.
  • Лізинг на термін від 12 до 24 місяців, аванс 30%, без застави, можливість вибору графіків погашення, в т.ч. сезонного.

Познайомитися з умовами, пакетами документів і перевагами програм фінансування можна тут

Сервісне обслуговування

Iнженери рекомендованого сервісного центра DJI | QUADRO.service пройшли необхідні тренінги та єдинi в Україні сертифікованi компанією DJI на проведення ремонтних робіт і технічного обслуговування коптерів Phantom 4 Multispectral.
  • У сезон аграрії не можуть дозволити собі простої, тому ремонт буде проводитися за 24 години після надходження коптера в наш сервісний центр.
  • Гарантійний ресурс батареї 200 циклів, це означає, що весь сезон можна літати не побоюючись додаткових витрат.
  • Регулярне сервісне обслуговування – запорука довгої і продуктивної експлуатації коптера. Дізнайтеся в сервісному центрі про регламенти.
  • Фахівці нашого сервісного центру можуть дати консультацію про те, як обладнати транспорт для безпечного перевезення техніки

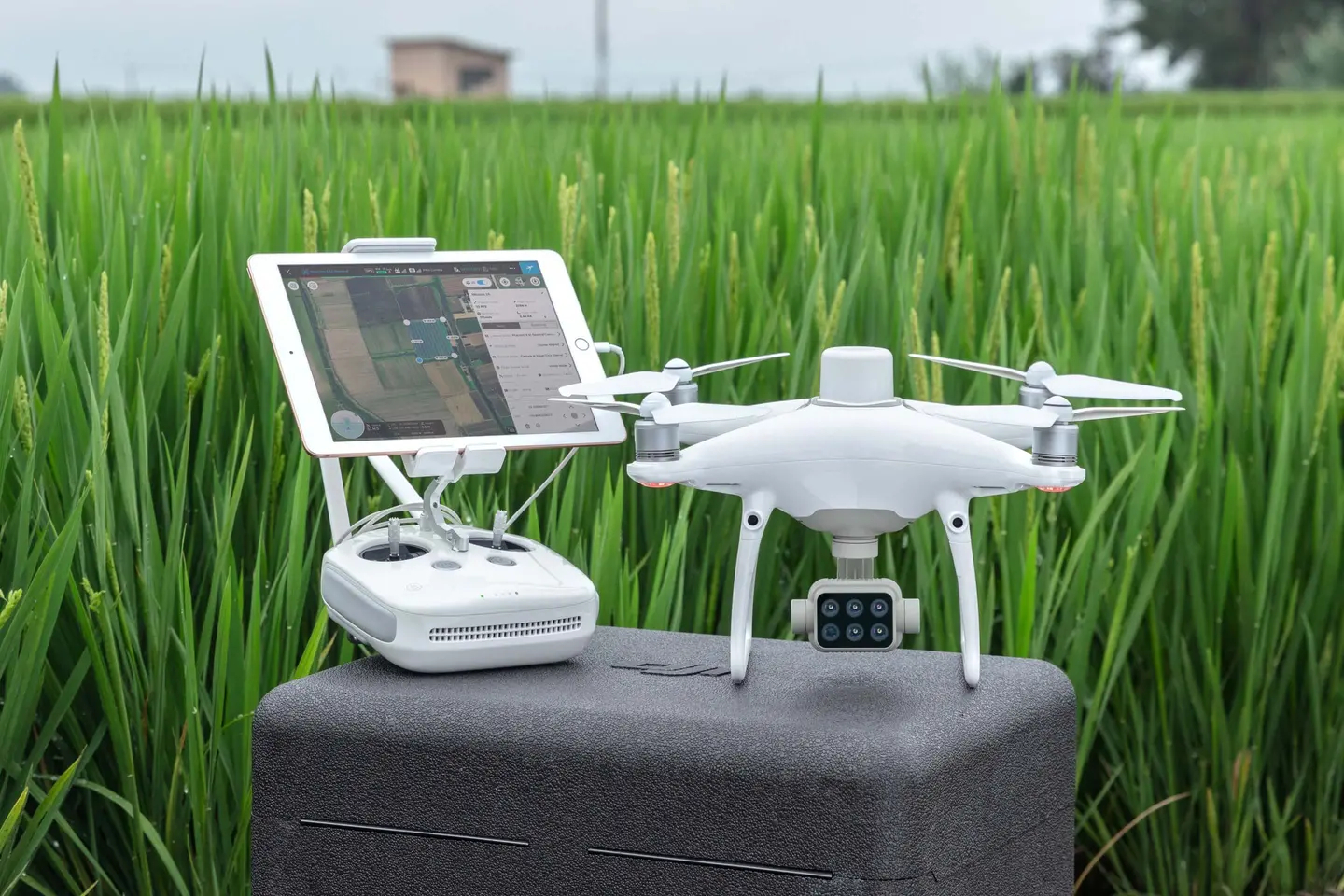

Комплектація

В комплекті:

    • Коптер DJI Phantom 4 Multispectral – 1 шт.
    • Пульт дистанційного керування – 1 шт.
    • Пропелери (пара) – 4 шт.
    • Акумулятор – 2 шт.
    • Мережевий кабель – 1 шт.
    • Зарядний пристрій – 1 шт.
    • Зарядний концентратор – 1 шт.
    • Кабель micro USB – 1 шт.
    • Кейс для транспортування – 1 шт.
    • Документація – 1 шт.

Вартість

Якщо у Вас виникли питання про особливості і можливості DJI P4 Multispectral, умови поставки, ціни тощо звертайтесь за телефонами 044 585 71 28 або 096 025 88 88 або електронною поштою info@quadro.ua. Наші експерти готові проконсультувати і провести індивідуальну демонстрацію.

Red Edge
730 нм± 16 нм

Near-lnfrared
840 нм± 26 нм

Green
560 нм± 16 нм

Red, Green, Blue
RGB

Red
650 нм ± 16 нм

Blue
450 нм ± 16 нм

Ключові дані у вашому розпорядженні

Фахівцям в області сільського господарства може бути недостатньо звичайної аерозйомки. Перемикання між попередніми нормалізованим відносним індексом рослинності (NDVI) та моделлю RGB (видиме випромінювання) допомагає негайно виявити проблеми і швидко прийняти рішення щодо їх усунення.

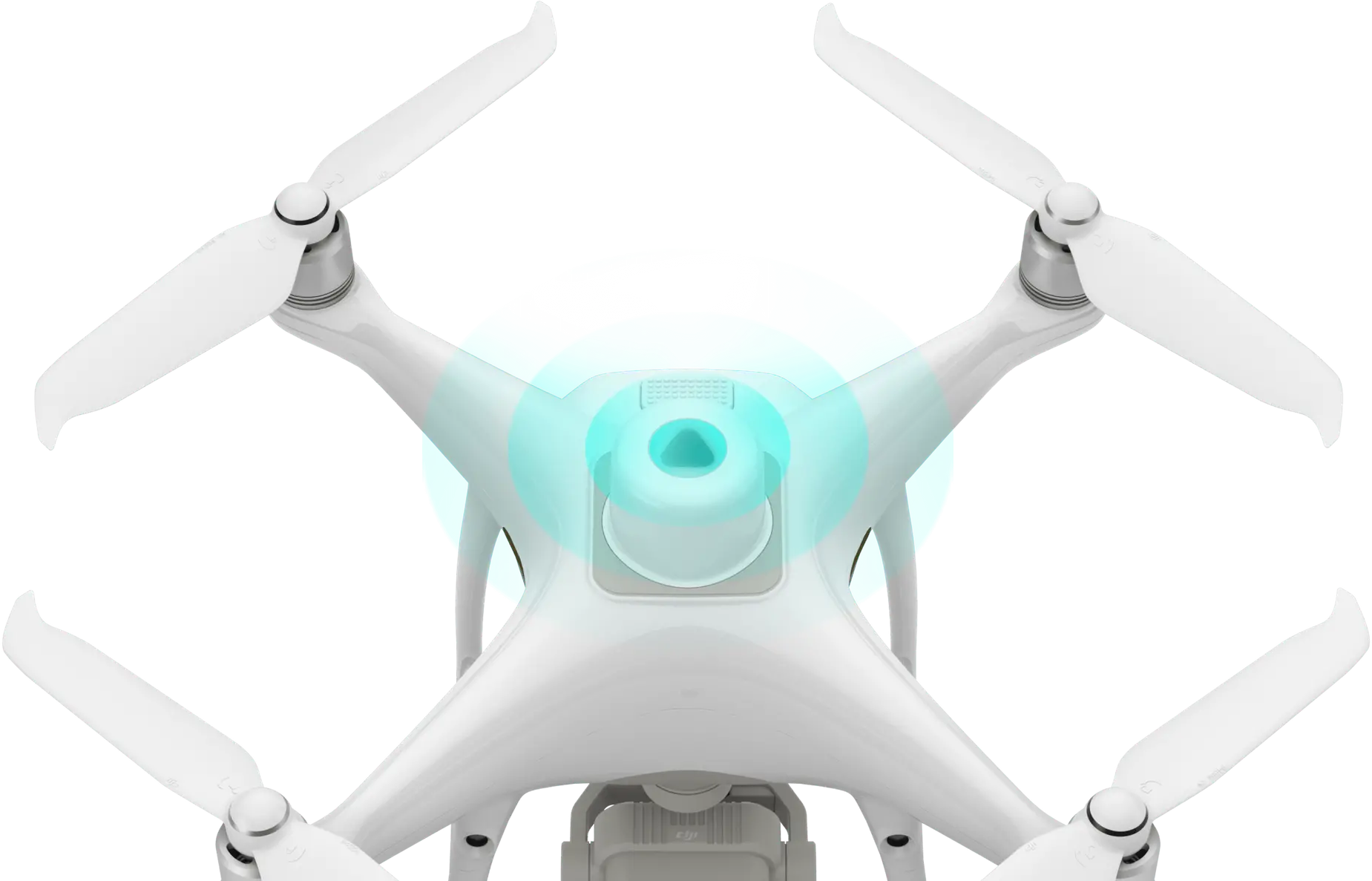

Вбудований датчик сонячного світла для точних результатів

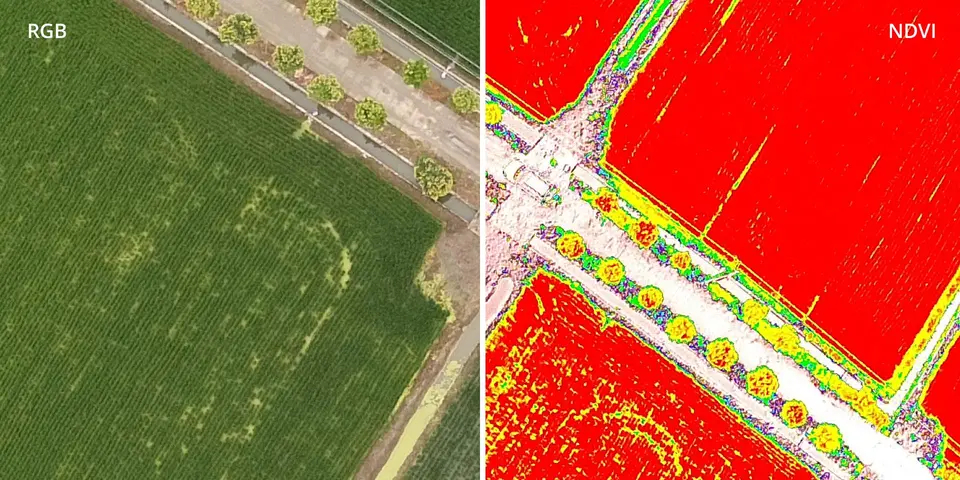

Трансляція RGB і NDVI

Вбудований спектральний датчик сонячного світла у верхній частині дрона визначає інтенсивність сонячного випромінювання, що максимально збільшує точність і стабільність отримання даних в різний час доби. При поєднанні з даними наступної обробки ця інформація допомагає отримувати найбільш точні результати NDVI.

Сантиметрова точність

Отримуйте бездоганні дані в режимі реального часу завдяки зображенням з шести камер і системі TimeSync від DJI, яка забезпечує вимірювання з точністю до сантиметра. Система TimeSync безперервно синхронізує роботу польотного контролера, камер RGB і NB і модуля RTK. Це забезпечує використання найбільш точних метаданих і позиціонування в центрі CMOS. Всі камери піддаються ретельній калібрування з вимірюванням радіальної і тангенціальною дисторсии. Параметри спотворення зберігаються в метаданих кожного зображення, що дозволяє застосувати індивідуальний підхід в кожному окремому випадку при обробці знімків.

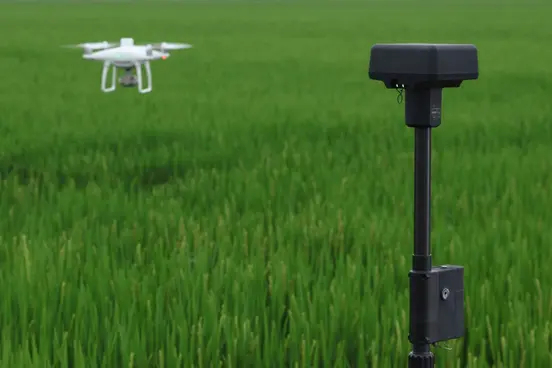

Сумісність з мобільною станцією D-RTK 2 і NTRIP

Точність позиціонування RTK можна збільшити без підключення до Інтернету під час роботи P4 Multispectral з мобільною станцією D-RTK 2, використовуючи протокол NTRIP (мережева передача RTCM через Інтернет) і модем 4G або точку доступу WiFi. Система здатна зберігати отримані з супутника дані для подальшої обробки.

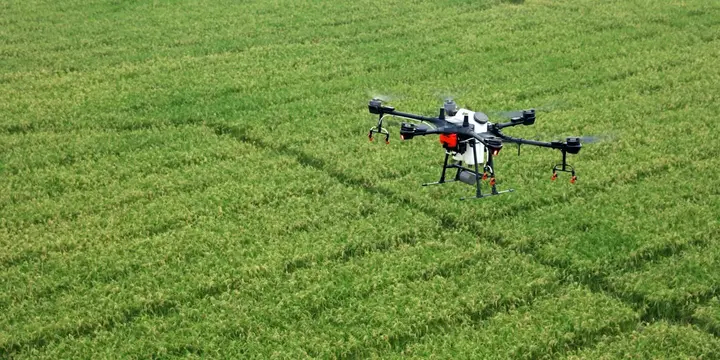

Ефективне вирішення сільськогосподарських завдань

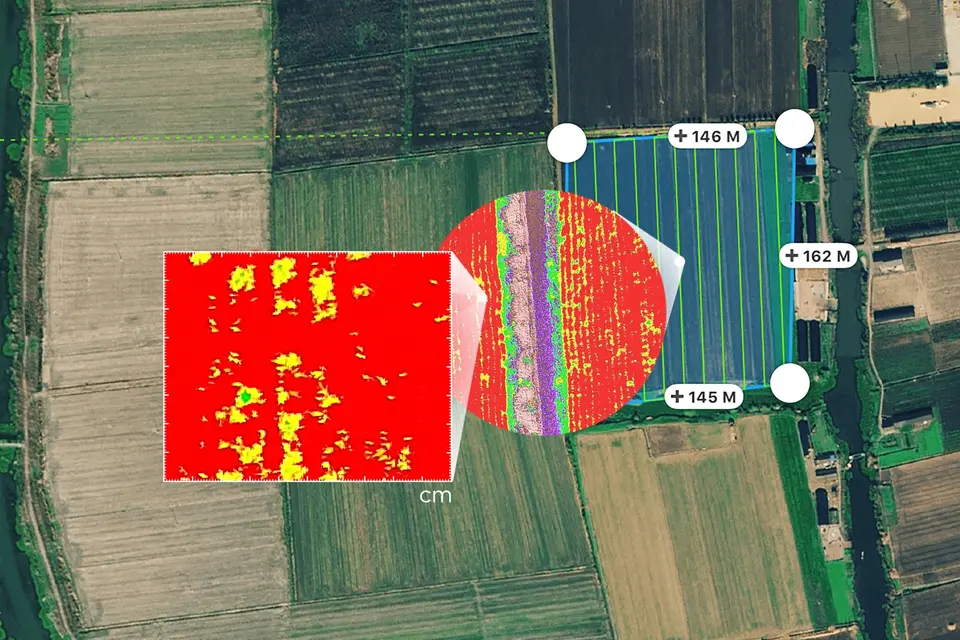

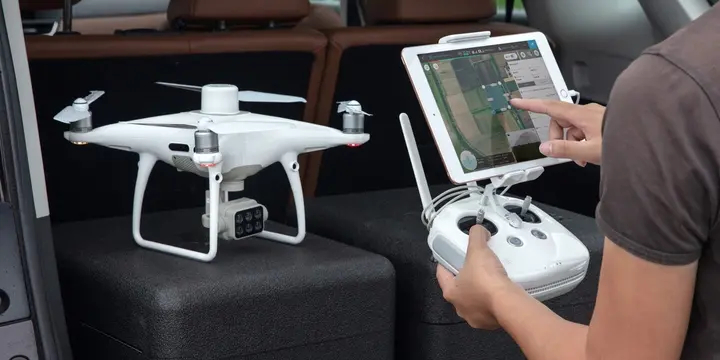

Планування польотів

Створення маршрутів польотів, автоматизація завдань і управління польотними даними – все це можливо завдяки GS Pro, ведучому з додатком з планування польотів для iOS.

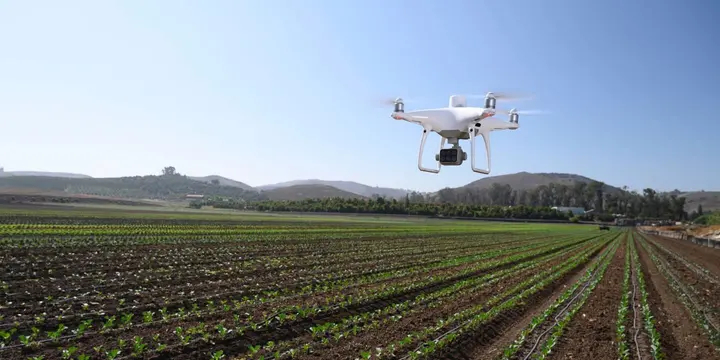

Отримання даних

Ефективне отримання мультиспектральних знімків великих ділянок за допомогою P4 Multispectral і виявлення проблемних областей.

Аналіз даних

Легкий доступ і обробка даних аерозйомки шляхом застосування окремих показників для кожного виду рослин, а також параметрів для отримання бажаних результатів по здоров’ю культур.

Дії відповідно до отриманих даних

Прийняття рішень по обробці ділянок відповідно до отриманих з дрона даними.

Технічні характеристики

Літальний апарат


Злітна маса1487 г
Розмір по діагоналі (без пропелерів) 350 мм
Макс. Висота польоту над рівнем моря6000 м
Макс. Швидкість набору висоти 6 м / с (автоматичний політ); 5 м / с (ручне управління)
Макс. Швидкість зниження 3 м / с
Макс. Швидкість50 км / год (режим P); 58 км / год (режим A)
Макс. Час польотуБлизько 27 хвилин
Діапазон робочих температур 0 … + 40 ° C
Діапазон робочих частот 2,4-2,4835 ГГц (Європа, Японія, Корея)
Потужність передачі (ЕЕІМ) <20 дБм (CE / MIC / KCC)
Точність позиціонуванняСистема RTK включена і працює належним чином:

по вертикалі: ± 0,1 м; по горизонталі: ± 0,1 м

Без використання RTK:

у вертикальній площині: ± 0,1 м (візуальне позиціонування); ± 0,5 м (супутникове позиціонування)

в горизонтальній площині: ± 0,3 м (візуальне позиціонування); ± 1,5 м (супутникове позиціонування)
Компенсація положення зображенняВідносні положення центрів шести матриць CMOS і центру фази вбудованої антени бортового D-RTK були відкалібровані і записані в даних EXIF ​​кожного зображення.

Супутникові системи позиціонування


Одночастотна високочутлива супутникова система позиціонування GPS + BeiDou + Галілео * (Азія); GPS + ГЛОНАСС + Галілео * (інші регіони)
Багатосмугові многосістемность високоточні супутникові системи позиціонування rtkВикористовувана частота

GPS: L1 / L2; ГЛОНАСС: L1 / L2; BeiDou: B1 / B2; Галілео [2]: E1 / E5

Початкове зафіксоване час: <50 c

Точність позиціонування: 1,5 см + 1 мд по вертикалі (середньоквадратичне значення); 1 см

+ 1 мд по горизонталі (середньоквадратичне значення).

1 мд означає, що похибка збільшується на 1 мм за кожен 1 км руху.

Точність швидкості: 0,03 м / с

Функції картографування


Розмір пікселя по земній поверхні (gsd)(H / 18,9) см / піксель, де H – висота дрона по відношенню до картографується ділянці (одиниця виміру: м)
Швидкість збору даних Макс. робоча зона близько 0,47 км2 для одного польоту на висоті 180 м, тобто GSD становить близько 9,52 см / піксель

Стабілізатор


Кутовий радіус дії Нахил: -90 ° … + 30 °

Система огляду


Діапазон спрацьовування ≤ 50 км / год на висоті 2 м над землею при достатньому освітленні
Макс. Висота 0-10 м
Робочий діапазон 0-10 м
Діапазон виявлення перешкод 0,7-30 м
Умови функціонування Поверхня з видимою текстурою, достатній рівень освітленості (> 15 лк)

Камера


МатриціШість 1 / 2,9-дюймових матриць CMOS, включаючи одну матрицю видимого світла RGB і п’ять монохромних для формування мультиспектральних зображень. Кожна матриця: Число ефективних пікселів: 2,08 Мп (Загальне число пікселів: 2,12 Мп)
Фільтри:Синій (Blue, В): ​​450 нм ± 16 нм; зелений (Green, G): 560 нм ± 16 нм; червоний (Red, R): 650 нм ± 16 нм;

червоний край (Red Edge, RE): 730 нм ± 16 нм; ближній інфрачервоний (Near-infrared, NIR): 840 нм ± 26 нм
Об’єктивиКут огляду: 62,7 °

Фокусна відстань: 5,74 мм (40 мм – еквівалент формату 35 мм), автофокус встановлений на ∞

Діафрагма: f / 2.2
Діапазон iso матриці RGB 200-800
Коефіцієнт посилення монохромного матриці1-8x
Електронний глобальний затвор 1 / 100-1 / 20000 с (обробка зображень у видимому світлі); 1 / 100-1 / 10000 с (мультиспектрального обробка зображень)
Макс. Розмір зображення 1600 × 1300 (4: 3,25)
Формат фото JPEG (обробка зображень у видимому світлі) + TIFF (мультиспектрального обробка зображень)
Підтримувані файлові системи FAT32 (≤32 Гбайт); exFAT (> 32 Гбайт)
Сумісні карти памяті microSD з мінімальною швидкістю запису 15 МБ / с. Макс. обсяг: 128 Гбайт. Клас швидкості: Class 10, підтримка UHS-I
Діапазон робочих температур 0 … + 40 ° C

Пульт керування


Діапазон робочих частот 2,4-2,4835 ГГц (Європа, Японія, Корея)
Потужність передачі (ееім) <20 дБм (CE / MIC / KCC)
Макс. Дальність передачі сигналу FCC / NCC: 7 км; CE / MIC / KCC / SRRC: 5 км (при відсутності перешкод і перешкод)
Вбудований акумулятор 6000 мАг, літій-полімерний 2S
Робочий струм / напруга1,2 А при напрузі 7,4 В
Тримач для мобільного пристрою Планшети і смартфони
Діапазон робочих температур 0 … + 40 ° C

Акумулятор intelligent flight battery (ph4-5870mah-15.2v)


Ємність 5870 мАг
Напруга 15,2 В
Тип акумулятора Літій-полімерний 4S
Енергія 89,2 Вт / год
Маса нетто 468 г
Діапазон робочих температур -10 ° … + 40 ° C
Діапазон температур зарядки + 5 ° … + 40 ° C
Макс. Потужність зарядки 160 Вт

Зарядний концентратор для акумулятора intelligent flight battery (p4ch)


Напруга 17,5 В
Діапазон робочих температур + 5 ° … + 40 ° C

Адаптер змінного струму (ph4c160)


Напруга 17,4 В
Номінальна потужність 160 Вт
 Літальний апарат
Злітна маса1487 г
Розмір по діагоналі (без пропелерів) 350 мм
Макс. Висота польоту над рівнем моря6000 м
Макс. Швидкість набору висоти 6 м / с (автоматичний політ); 5 м / с (ручне управління)
Макс. Швидкість зниження 3 м / с
Макс. Швидкість50 км / год (режим P); 58 км / год (режим A)
Макс. Час польотуБлизько 27 хвилин
Діапазон робочих температур 0 … + 40 ° C
Діапазон робочих частот 2,4-2,4835 ГГц (Європа, Японія, Корея)
Потужність передачі (ЕЕІМ) <20 дБм (CE / MIC / KCC)
Точність позиціонування

Система RTK включена і працює належним чином:

по вертикалі: ± 0,1 м; по горизонталі: ± 0,1 м

Без використання RTK:

у вертикальній площині: ± 0,1 м (візуальне позиціонування); ± 0,5 м (супутникове позиціонування)

в горизонтальній площині: ± 0,3 м (візуальне позиціонування); ± 1,5 м (супутникове позиціонування)

Компенсація положення зображенняВідносні положення центрів шести матриць CMOS і центру фази вбудованої антени бортового D-RTK були відкалібровані і записані в даних EXIF ​​кожного зображення.
 Супутникові системи позиціонування
Одночастотна високочутлива супутникова система позиціонування GPS + BeiDou + Галілео * (Азія); GPS + ГЛОНАСС + Галілео * (інші регіони)
Багатосмугові многосістемность високоточні супутникові системи позиціонування rtk

Використовувана частота

GPS: L1 / L2; ГЛОНАСС: L1 / L2; BeiDou: B1 / B2; Галілео [2]: E1 / E5

Початкове зафіксоване час: <50 c

Точність позиціонування: 1,5 см + 1 мд по вертикалі (середньоквадратичне значення); 1 см

+ 1 мд по горизонталі (середньоквадратичне значення).

1 мд означає, що похибка збільшується на 1 мм за кожен 1 км руху.

Точність швидкості: 0,03 м / с

 Функції картографування
Розмір пікселя по земній поверхні (gsd)(H / 18,9) см / піксель, де H – висота дрона по відношенню до картографується ділянці (одиниця виміру: м)
Швидкість збору даних Макс. робоча зона близько 0,47 км2 для одного польоту на висоті 180 м, тобто GSD становить близько 9,52 см / піксель
 Стабілізатор
Кутовий радіус дії Нахил: -90 ° … + 30 °
 Система огляду
Діапазон спрацьовування ≤ 50 км / год на висоті 2 м над землею при достатньому освітленні
Макс. Висота 0-10 м
Робочий діапазон 0-10 м
Діапазон виявлення перешкод 0,7-30 м
Умови функціонування Поверхня з видимою текстурою, достатній рівень освітленості (> 15 лк)
 Камера
МатриціШість 1 / 2,9-дюймових матриць CMOS, включаючи одну матрицю видимого світла RGB і п’ять монохромних для формування мультиспектральних зображень. Кожна матриця: Число ефективних пікселів: 2,08 Мп (Загальне число пікселів: 2,12 Мп)
Фільтри:

Синій (Blue, В): ​​450 нм ± 16 нм; зелений (Green, G): 560 нм ± 16 нм; червоний (Red, R): 650 нм ± 16 нм;

червоний край (Red Edge, RE): 730 нм ± 16 нм; ближній інфрачервоний (Near-infrared, NIR): 840 нм ± 26 нм

Об’єктиви

Кут огляду: 62,7 °

Фокусна відстань: 5,74 мм (40 мм – еквівалент формату 35 мм), автофокус встановлений на ∞

Діафрагма: f / 2.2

Діапазон iso матриці RGB 200-800
Коефіцієнт посилення монохромного матриці1-8x
Електронний глобальний затвор 1 / 100-1 / 20000 с (обробка зображень у видимому світлі); 1 / 100-1 / 10000 с (мультиспектрального обробка зображень)
Макс. Розмір зображення 1600 × 1300 (4: 3,25)
Формат фото JPEG (обробка зображень у видимому світлі) + TIFF (мультиспектрального обробка зображень)
Підтримувані файлові системи FAT32 (≤32 Гбайт); exFAT (> 32 Гбайт)
Сумісні карти памяті microSD з мінімальною швидкістю запису 15 МБ / с. Макс. обсяг: 128 Гбайт. Клас швидкості: Class 10, підтримка UHS-I
Діапазон робочих температур 0 … + 40 ° C
 Пульт керування
Діапазон робочих частот 2,4-2,4835 ГГц (Європа, Японія, Корея)
Потужність передачі (ееім) <20 дБм (CE / MIC / KCC)
Макс. Дальність передачі сигналу FCC / NCC: 7 км; CE / MIC / KCC / SRRC: 5 км (при відсутності перешкод і перешкод)
Вбудований акумулятор 6000 мАг, літій-полімерний 2S
Робочий струм / напруга1,2 А при напрузі 7,4 В
Тримач для мобільного пристрою Планшети і смартфони
Діапазон робочих температур 0 … + 40 ° C
 Акумулятор intelligent flight battery (ph4-5870mah-15.2v)
Ємність 5870 мАг
Напруга 15,2 В
Тип акумулятора Літій-полімерний 4S
Енергія 89,2 Вт / год
Маса нетто 468 г
Діапазон робочих температур -10 ° … + 40 ° C
Діапазон температур зарядки + 5 ° … + 40 ° C
Макс. Потужність зарядки 160 Вт
 Зарядний концентратор для акумулятора intelligent flight battery (p4ch)
Напруга 17,5 В
Діапазон робочих температур + 5 ° … + 40 ° C
 Адаптер змінного струму (ph4c160)
Напруга 17,4 В
Номінальна потужність 160 Вт
